HS400M
直线电机高精密数控车削中心
零售价
0.0
元
市场价
0.0
元
浏览量:
1000
所属分类
车床及加工中心
数量
-
+
库存:
详细信息
参数
直驱高精数控车削中心
环球为三轴三联动直线电机高精密数控车床，绿色、环保、高效。
环球采用整体床座，30°斜床鞍，结构紧凑刚性足吸振性好。配置全封闭防护，排屑可自由转换侧排或后排，易于自动化成组成线。
环球主轴采用电主轴，具有高转速、高刚性、低噪音的特点。X/Z轴由直线电机、光栅尺、进口直线导轨构成全闭环，定位精度高，动态响应性好。配置有变频水冷机，可适应恶劣加工环境。
环球选配动力刀架后，能实现对零件的端面、切槽、倒角、以及钻、扩、铰、镗、削的复合加工。
环球可配置自动线接口组成自动化生产线。
环球配置广数系统。
|

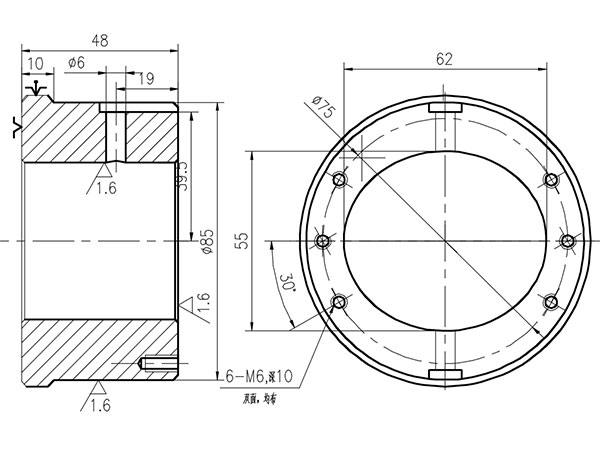

展示工件 |
||||||||||
|
|
||||||||||
|
环球 |
最大工件直径（盘类）（mm） |
Φ180 |
||||||||
|
最大工件直径（轴类）（mm） |
Φ70 |
|||||||||
|
最大车削工件长度（mm） |
200 |
|||||||||
|
主轴转速范围（r/min） |
100～4500 |
|||||||||
|
伺服主电机功率（kw） |
14 |
|||||||||
|
动力 |
刀架刀位数 |
12 |
||||||||
|
刀具规格尺寸 |
外径刀具 |
20×20 |
||||||||
|
内径刀具 |
镗孔Φ32，动力头钻、铣夹头ER25 |
|||||||||
|
转一刀位并锁紧时间(Sec) |
0.4 |
|||||||||
|
刀架锁紧力(kg) |
2500 |
|||||||||
|
刀架重复定位精度 (mm) |
0.003 |
|||||||||
|
动力刀具转速（r/min） |
5000 |
|||||||||
|
切削 参数 |
加工内容 |
车外圆、端面 |
车内椭圆 |
铣外圆键槽 |
径向钻孔 |
轴向钻孔 |
||||
|
主轴转速 |
2500r/min |
—— |
2500r/min |
1000/min |
1200r/min |
|||||
|
进给速度 |
0.1mm/r |
80000 |
0.1mm/r |
0.1mm/r |
0.15mm/r |
|||||
|
辅助时间 |
17s |
5s |
5s |
5s |
5s |
|||||
|
切削时间 |
50S |
160S |
42S |
20S |
24S |
|||||
|
工步时间 |
67S |
165S |
47S |
25S |
29S |
|||||
|
单件节拍 |
363S |
|||||||||
