无人化单机集成盘类加工单元
环球为六轴二联动双主轴高效车削中心，绿色、环保。
环球采用并列双刀塔平行双主轴的对称布局结构将两台环球有机结合，最小主轴轴间距设计，整机结构紧凑。配置全封闭防护罩、自动排屑机，具有高刚性和良好的抗振性，加工尺寸稳定。
环球主轴采用两点支撑结构，选用进口高精密主轴轴承，转速高、刚性好、精度高。进给轴伺服电机与滚珠丝杠直连直接传动，选用进口滚柱导轨，动态响应性能高，精度保持性好。
环球配置自动上下料机构、零件翻转机构、回转料仓，可进行盘类零件双面自动加工，满足自动化、柔性化生产需求。
环球配置FANUC 系统。
|
展示工件 |
|||||||
|

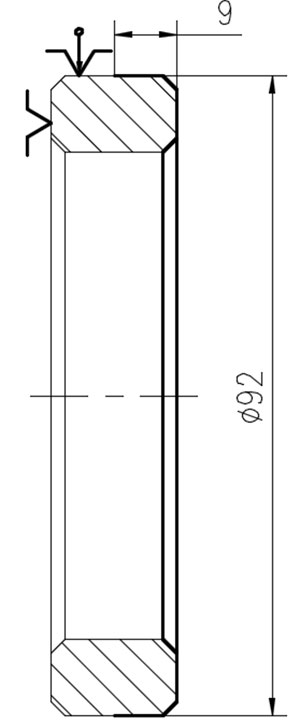

左边环球（OP10）：
|

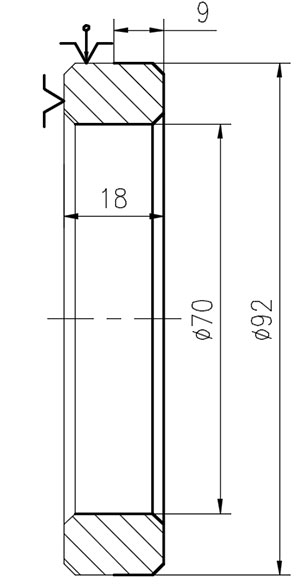

右边环球（OP20）：
|
||||||
|
环球 |
最大工件直径（mm） |
Φ250 |
|||||
|
最大工件长度（mm） |
140 |
||||||
|
主轴转速范围（r/min） |
60～5000 |
||||||
|
进给轴重复定位精度（mm） |
±0.003 |
||||||
|
刀具 |
刀具规格 |
外圆车刀：20*20 |
|||||
|
内孔车刀：D20 |
|||||||
|
刀片规格 |
TCMT16T304 |
||||||
|
刀片材质 |
NC3020 |
||||||
|
切削 参数 |
|
左边环球（OP10） |
右边环球（OP20） |
||||
|
加工内容 |
精车端面、外圆 |
精车内孔 |
精车端面、外圆 |
倒角 |
|||
|
主轴转速 |
700r/min |
900r/min |
700r/min |
1000r/min |
|||
|
进给速度 |
0.15mm/r |
0.12mm/r |
0.15mm/r |
0.15mm/r |
|||
|
辅助时间 |
15 S |
0S |
15 S |
0S |
|||
|
切削时间 |
13 S |
13S |
13 S |
4S |
|||
|
工步 |
28S |
13S |
28 S |
4S |
|||
|
加工 |
41S |
32s |
|||||
